Как определить

Существует несколько способов определения этого значения электропровода. Есть формулы, по которым можно рассчитать параметр или таблицы, в которых присутствуют все значения распространенных стандартных проводников. Зная какой-то один параметр, к примеру – диаметр жилы, ее токопроводящую способность – можно узнать и сечение. Другие способы определения такие:

• по формуле через диаметр – S=π*R², где R – это ½ диаметра (d), а π=3,14;
• измерительным прибором – микрометром;
• с помощью штангенциркуля;
• при использовании карандаша или ручки;
• линейкой на основании диаметра.

Микрометр, а также штангенциркуль помогает определить самый точный диаметр, а после на его основании рассчитать сечение по формуле: S= d*d*d/4, результат будет в мм². При помощи инструментов измеряют токопроводящие элементы круглого сечения, но они достаточно дорогие и поэтом покупать их для одного раза нецелесообразно.

Для определения с помощью ручки или карандаша (подходит маркер, фломастер, другое) сперва срезают изоляцию. Потом жилу плотно наматывают на пишущую принадлежность по всей длине. После измеряют длину намотки линейкой и делят ее на число витков, чтобы узнать диаметр. Чем больше будет сделано витков – тем точнее расчет. Когда диаметр стал известен, высчитывают сечение по специальной формуле.

Можно вычислить этот параметр и при помощи только линейки, но жила обязана быть достаточно толстой. Диаметр определяют ниткой или тонкой бумагой – для большей точности. От листа отрывают полоску и загибают с одной из сторон. После бумагу оборачивают вокруг жилы, до касания полоски. В месте из соединения загибают повторно и прикладывают к линейке для замера. С ниткой действуют аналогично. Рассчитывают диаметр по формуле: d=l/2π, где l – это длина бумаги или нитки. Потом используют стандартный расчет – S=π*R², чтобы определить R, d (диаметр) делят на 2.

Сечение сегментного кабеля

При работе с проводниками необходимо понимать их обозначение. Существуют провода и кабеля, которые отличаются друг от друга внутренним устройством и техническими характеристиками. Однако многие люди часто путают эти понятия.

Проводом является проводник, имеющий в своей конструкции одну проволоку или группу проволок, сплетенных между собой, и тонкий общий изоляционный слой. Кабелем же называется жила или группа жил, имеющих как собственную изоляцию, так и общий изоляционный слой (оболочку).

Каждому из типов проводников будут соответствовать свои методы определения сечений, которые почти схожи.

Количество энергии, какую передает проводник, зависит от ряда факторов, главный из которых – это материал токопроводящих жил. Материалом жилок проводов и кабелей могут выступать следующие цветные металлы:

1. Алюминий. Дешевые и легкие проводники, что является их преимуществом. Им присуще такие отрицательные качества, как низкая электропроводность, склонность к механическим повреждением, высокое переходное электросопротивление окисленных поверхностей;
2. Медь. Наиболее популярные проводники, имеющие, по сравнению с другими вариантами, высокую стоимость. Однако им присуще малое электрическое и переходное на контактах сопротивление, достаточно высокая эластичность и прочность, легкость в спайке и сварке;
3. Алюмомедь. Кабельные изделия с жилами из алюминия, которые покрыты медью. Им свойственна чуть меньшая электропроводность, чем у медных аналогов. Также им присуще легкость, среднее сопротивление при относительной дешевизне.

Различные вида кабелей по материалу изготовления жил

Важно! Некоторые способы определения сечения кабелей и проводов будут зависеть именно от материала их жильной составляющей, который напрямую влияет на пропускную мощность и силу тока (метод определения сечения жил по мощности и току)

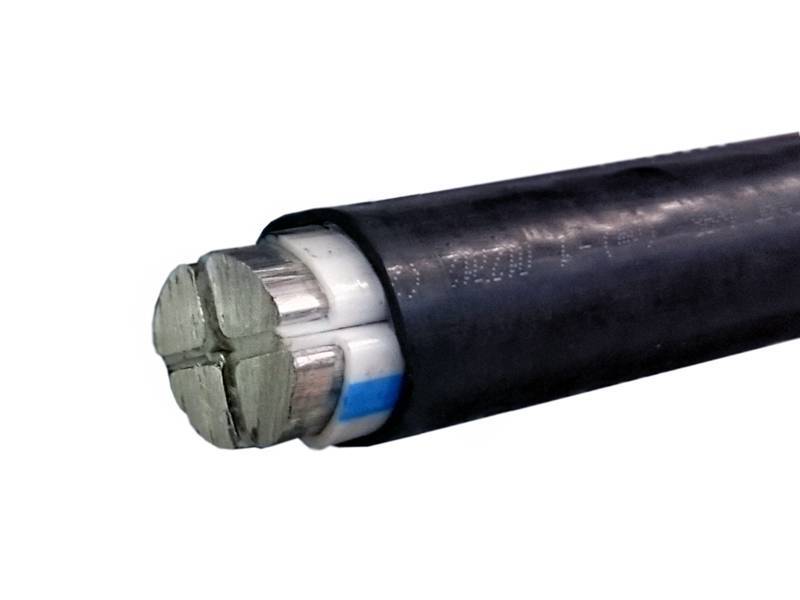

Алюминиевый кабель с секторными жилами

В таких случаях необходимо прибегнуть к таблице, где размер (высота, ширина) кабеля принимает соответствующее значение площади сечения. Изначально необходимо линейкой измерить высоту и ширину требуемого сегмента, после чего требуемый параметр может быть рассчитан соотнесением полученных данных.

Таблица расчета площади сектора жилы электрокабеля

Тип кабеля	Площадь сечения сегмента, мм2
	S	35	50	70	95	120	150	185	240
Четырехжильный сегментный	в	–	7	8,2	9,6	10,8	12	13,2	–
ш	–	10	12	14,1	16	18	18	–
Трехжильный сегментный многопроволочный, 6(10)	в	6	7	9	10	11	12	13,2	15,2
ш	10	12	14	16	18	20	22	25
Трехжильный сегментный однопроволочный, 6(10)	в	5,5	6,4	7,6	9	10,1	11,3	12,5	14,4
ш	9,2	10,5	12,5	15	16,6	18,4	20,7	23,8

Зачем производится расчет

Провода и кабели, по которым протекает электрический ток, являются важнейшей частью электропроводки.

Расчет сечения провода необходимо производить затем, чтобы убедится, что выбранный провод соответствует всем требованиям надежности и безопасной эксплуатации электропроводки.

Безопасная эксплуатация заключается в том, что если вы выберете сечение, не соответствующее его токовым нагрузкам, то это приведет к чрезмерному перегреву провода, плавлению изоляции, короткому замыканию и пожару.

Поэтому к вопросу о выборе сечения провода необходимо отнестись очень серьезно.

Что нужно знать

Основным показателем, по которому рассчитывают провод, является его длительно допустимая токовая нагрузка. Проще говоря, это такая величина тока, которую он способен пропускать на протяжении длительного времени.

Чтобы найти величину номинального тока, необходимо подсчитать мощность всех подключаемых электроприборов в доме. Рассмотрим пример расчета сечения провода для обычной двухкомнатной квартиры.

Таблица потребляемой мощности/силы тока бытовыми электроприборами

Электроприбор	Потребляемая мощность, Вт	Сила тока, А
Стиральная машина	2000 – 2500	9,0 – 11,4
Джакузи	2000 – 2500	9,0 – 11,4
Электроподогрев пола	800 – 1400	3,6 – 6,4
Стационарная электрическая плита	4500 – 8500	20,5 – 38,6
СВЧ печь	900 – 1300	4,1 – 5,9
Посудомоечная машина	2000 – 2500	9,0 – 11,4
Морозильники, холодильники	140 – 300	0,6 – 1,4
Мясорубка с электроприводом	1100 – 1200	5,0 – 5,5
Электрочайник	1850 – 2000	8,4 – 9,0
Электрическая кофеварка	630 – 1200	3,0 – 5,5
Соковыжималка	240 – 360	1,1 – 1,6
Тостер	640 – 1100	2,9 – 5,0
Миксер	250 – 400	1,1 – 1,8
Фен	400 – 1600	1,8 – 7,3
Утюг	900 –1700	4,1 – 7,7
Пылесос	680 – 1400	3,1 – 6,4
Вентилятор	250 – 400	1,0 – 1,8
Телевизор	125 – 180	0,6 – 0,8
Радиоаппаратура	70 – 100	0,3 – 0,5
Приборы освещения	20 – 100	0,1 – 0,4

После того как мощность будет известна расчет сечения провода или кабеля сводится к определению силы тока на основании этой мощности. Найти силу тока можно по формуле:

1) Формула расчета силы тока для однофазной сети 220 В:

расчет силы тока для однофазной сети

где Р — суммарная мощность всех электроприборов, Вт; U — напряжение сети, В; КИ= 0.75 — коэффициент одновременности; cos для бытовых электроприборов- для бытовых электроприборов. 2) Формула для расчета силы тока в трехфазной сети 380 В:

расчет силы тока для трехфазной сети

Зная величину тока, сечение провода находят по таблице. Если окажется что расчетное и табличное значения токов не совпадают, то в этом случае выбирают ближайшее большее значение. Например, расчетное значение тока составляет 23 А, выбираем по таблице ближайшее большее 27 А — с сечением 2.5 мм2.

Какой провод лучше использовать

На сегодняшний день для монтажа, как открытой электропроводки, так и скрытой, конечно же большой популярностью пользуются медные провода.

• Медь, по сравнению с алюминием, более эффективна:
• она прочнее, более мягкая и в местах перегиба не ломается по сравнению с алюминием;
• меньше подвержена коррозии и окислению. Соединяя алюминий в распределительной коробке, места скрутки со временем окисляются, это приводит к потере контакта;
• проводимость меди выше чем алюминия, при одинаковом сечении медный провод способен выдержать большую токовую нагрузку чем алюминиевый.

Недостатком медных проводов является их высокая стоимость. Стоимость их в 3-4 раза выше алюминиевых. Хотя медные провода по стоимости дороже все же они являются более распространенными и популярными в использовании чем алюминиевые.

Как определить соответствие параметров?

Как правило, избежать подобных казусов во время покупки позволяет предельная внимательность с вашей стороны:

• На нормальном проводе обязательно присутствует его маркировка, которая предоставляет покупателю всю информацию о модели, особенностях эксплуатации, параметрах. В случае столкновения с сомнительной продукцией, можно обнаружить, что данные об изделии представлены не в полном объеме или вовсе отсутствуют.
• Если проводник действительно хорош, на него обязательно должны предоставить сертификаты качества. Техническая документация свидетельствует о том, что такой он не только изготовлен в соответствии с  НД, но и прошел соответствующие испытания.
• Хороший провод не может стоить копейки – так как цена материалов достаточно высока, дешевизна должна заставить задуматься о том, не кроется ли в этом какой-то подвох. При желании вы можете прийти в магазин с микрометром или штангенциркулем и выполнить проверку, чтобы развеять сомнения.

Происхождение маркировки

Ранее в США проводка изготавливалась методом волочения. Брался цельный пруток меди, соответствующий калибру AWG 0. Затем его заправляли в специальные прокаточные станки. Проволока проходила через серию валиков и уменьшающихся отверстий. В результате ее диаметр сокращался до требуемого значения.

Если заготовка проходила 1 цикл утоньшения, то на выходе получался провод AWG 1. Если 2, то AWG 2. Количество циклов достигало нескольких десятков. При каждом прохождении через станок проводник становился тоньше по сечению, но на 1 единицу больше по калибру.

Стоит отметить, что AWG 0 — это не самый толстый провод. Помимо него, есть калибры 00, 000 и 0000. Но их используют значительно реже. В данном случае, чем больше нулей в расшифровке, тем толще проволока.

Измерение сечения проводников по диаметру

Существует несколько способов, как определить сечение кабеля или провода. Разница при определении площади сечения проводов и кабелей будет заключаться в том, что в кабельной продукции требуется производить замеры каждой жилы в отдельности и суммировать показатели.

Для информации. Измеряя рассматриваемый параметр контрольно-измерительными приборами, необходимо изначально произвести замеры диаметров токопроводящих элементов, желательно сняв изоляционный слой.

Приборы и процесс измерения

Приборами для замеров могут выступать штангенциркуль или микрометр. Используют обычно механические приспособления, но могут применяться и электронные аналоги с цифровым экраном.

Внешний вид механического микрометра

В основном, замеряют диаметр проводов и кабелей посредством штангенциркуля, так как он найдется в почти каждом домашнем хозяйстве. Им также можно замерять диаметр проводов в работающей сети, например, розетке или щитовом устройстве.

Замер диаметра механическим штангенциркулем

Определение сечения провода по диаметру совершается по следующей формуле:

S = (3,14/4)*D2, где D – диаметр провода.

Если кабель в своем составе имеет больше одной жилы, то необходимо произвести замеры диаметра и расчет сечения по вышеприведенной формуле для каждой из них, после объединить полученный результат, воспользовавшись формулой:

Sобщ= S1 + S2 +…+Sn, где:

• Sобщ – общая площадь поперечного сечения;
• S1, S2, …, Sn – поперечные сечения каждой жилы.

На заметку. Для точности полученного результата рекомендуется производить измерения не менее трех раз, поворачивая проводник в разные стороны. Результатом будет являться средний показатель.

Определение диаметра жилки цифровым штангенциркулем

При отсутствии штангенциркуля или микрометра диаметр проводника можно определить посредством обычной линейки. Для этого необходимо выполнить следующие манипуляции:

1. Очистить изоляционный слой жилы;
2. Накрутить плотно друг другу витки вокруг карандаша (их должно быть не менее 15-17 шт.);
3. Произвести замер длины намотки;
4. Разделить полученную величину на количество витков.

Важно! Если витки не будут уложены на карандаш равномерно с зазорами, то точность полученных результатов измерения сечения кабеля по диаметру будет под сомнением. Для повышения точности замеров рекомендуется производить замеры с разных сторон

Толстые жилы навить на простой карандаш будет сложно, поэтому лучше прибегнуть к штангенциркулю.

После измерения диаметра площадь сечения провода рассчитывается по вышеописанной формуле или определяется по специальной таблице, где каждому диаметру соответствует величина площади сечения.

Измерение диметра проводникового изделия посредством линейки

Диаметр провода, имеющего в своем составе сверхтонкие жилы, лучше замерять микрометром, так как штангенциркуль может с легкостью проломить ее.

Определить сечение кабеля по диаметру проще всего посредством таблицы, которая приведена ниже.

Таблица соответствия диаметра провода сечению провода

Диаметр проводникового элемента, мм	Площадь сечения проводникового элемента, мм2
0,8	0,5
0,9	0,63
1	0,75
1,1	0,95
1,2	1,13
1,3	1,33
1,4	1,53
1,5	1,77
1,6	2
1,8	2,54
2	3,14
2,2	3,8
2,3	4,15
2,5	4,91
2,6	5,31
2,8	6,15
3	7,06
3,2	7,99
3,4	9,02
3,6	10,11
4	12,48
4,5	15,79

Это интересно: Как сделать проектор своими руками в домашних условиях: излагаем обстоятельно

Наблюдения электриков

За годы работы практикующие электрики заметили ряд эмпирических фактов, которые касаются диаметра и сечения AWG проводки. Основные из них таковы:

1. Если увеличить калибр провода на 4 пункта, то он станет способен выдержать в 2 раза больший ток плавления. Подобный подход позволяет подбирать сечение жил без калькуляторов и формул.
2. Если увеличить площадь поперечного сечения жилы кабеля в 2 раза, то его калибр понизится на 3 пункта. Данное значение приблизительно, но в некоторых случаях этой точности достаточно.
3. Увеличение диаметра провода в 2 раза приводит к снижению его калибра на 6 позиций. Данная закономерность также обнаружена опытным путем.

Важно! Если вы ремонтируете электроприбор с нагревательным элементом, то в нем с большой вероятность будет провод в жаростойкой силиконовой изоляции. Его нельзя менять на проводник с обычным, легко плавящимся защитным слоем

Назначение кабелей

Проводники AWG применяются в тех же отраслях, что и любые другие аналогичные по строению. Чаще всего это следующие сферы применения:

1. Построение линий связи. При наличии экрана кабели могут использоваться для прокладки интернета или телефонной сети.
2. Использование в аудиотехнике. С помощью AWG 22 и 24 передается звук в некоторых моделях наушников. Данный акустический провод подходит для подобных целей из-за высокой гибкости.
3. Большая часть проводки в автомобилях выполняется на проводах марки AWG. Обычно используется витая пара калибра 23.
4. Подключение светодиодных лент и прочих низковольтных диодных источников освещения. За счет малой толщины и гибкости удобно укладывается в пазы для проводки. Такое свойство позволяет выполнить скрытую линию питания.
5. Тонкие провода калибром менее 24 применяются в системах сигнализации и автоматики. Из них проводят линии для датчиков температуры, давления и влажности промышленного оборудования.

Акустический провод AWG

Конструкция и состав кабеля

В соответствии с разрешаемой задачей проводники, маркируемые как AWG, могут обладать разными калибрами и типом внешней обмотки.

В первую очередь это касается одножильных проводников с разной толщиной основы и внешним изоляционным слоем из вспененного полипропилена. Сердцевина может быть плетёной и складываться из нескольких пластов алюминиевых либо же медных жил, скрученных спиралевидным образом. Их показатель толщины напрямую воздействует на степень сопротивления тока – чем большим является число жил и показатель их толщины, тем слабее будет величина сопротивления и утрата на метр проводника. Также это значение воздействует на степень нагрева металла при повышенных нагрузках. Жилы большого калибра более стойки к нагреву, что существенно продлевает ресурс общих магистралей.

Рабочие характеристики

Проводка стандарта AWG обладает теми же техническими характеристиками и условиями эксплуатации, что и знакомые российским электрикам кабеля. Поэтому у этих видов проводниковой продукции есть общие черты:

1. Изоляция кабелей не должна иметь повреждений. Этот момент следует проверить при укладке или монтаже проводки. Трещины и отверстия в защитном изолирующем слое приведут к попаданию в полости кабеля влаги и риску его отгорания.
2. Провод AWG подбирается по допустимому току и рабочему напряжению. Если превысить значение тока, то изоляция кабеля расплавится. А если переборщить с напряжением, то случится пробой изоляции.
3. По стенам кабели прокладываются в отдельной противопожарной защите. Например, в монтажном канале или гофре. Данное правило особенно актуально для деревянных строений.
4. Не должно быть открытых участков токоведущих жил. Независимо от напряжения. Все соединения герметизируются изоляционной лентой или термоусаживаемыми трубками.

Термоусадочный водонепроницаемый встык для AWG

С точки зрения конструкции AWG не отличается от других видов монтажных проводов. Особенность имеется только в маркировке. Чем выше калибр провода, тем он тоньше. Подобная система противоположна той, что принята в странах постсоветского пространства.

Провод AWG универсальный. Он пригоден для монтажа систем освещения, автоэлектрики, звуковых и сигнальных сетей. Применяя его, главное, не запутаться в диаметре токоведущих жил. Существуют специальные формулы для расчета необходимого сечения проводки и его перевода в привычные кв. мм.

Гильзы для опрессовки проводов как выбрать

Как вы уже поняли, гильзы можно использовать двумя способами для соединения проводов стык в стык (наращивание провода) или соединяя несколько проводов. Теперь давайте рассмотрим, как выбрать размер гильзы для опрессовки проводов на живом примере.

И в качестве примера проведем небольшой эксперимент. Я возьму несколько гильз разных сечений и буду забивать их проводами. Посмотри сколько проводов, и какого сечения туда влезет. В нашем эксперименте будут участвовать такие гильзы: ГМЛ-4, ГМЛ-6, ГМЛ-10, ГМЛ-16.

Возможности ГМЛ-4 — четверочка

В четверку нормально заходит три провода сечением 1.5 мм2. Также можно запихнуть два провода 2.5 мм2 и один на 1.5 мм2. В моем случае так и есть. Последний туго заходит, но одеть можно.

Вид сбоку, видно что гильза забита плотно:

Возможности ГМЛ-6 — шестерочка

В шестерку нормально входит четыре провода сечением 1.5 мм2. Если необходимо опрессовать сечение побольше, то в шестерку войдет три провода на 2.5 мм2, для уплотнения еще войдет один провод на 1.5 мм2. Провод на 1.5 уже входит плотно, но так и должно быть.

Также в ГМЛ-6 войдет одни провод сечением 4 мм2 и два провода сечением 2.5 мм2.

Возможности ГМЛ-10 – десятка

В десяточку входит четыре провода сечением 2.5 мм2 и один провод на 1.5 мм2. Если брать провод большего сечение то из вариантов в ГМЛ-10 можно забить два провода 4 мм2 и два провода сечением 2.5 мм2. Входят плотно. Также можно забить три провода на 4 мм2 и одни на 2.5 мм2. Входят туго.

На фото сбоку видно сколько входит проводов в гильзу:

Возможности ГМЛ-16 – на шестнадцать

В ГМЛ-16 войдет шесть проводов сечением 2.5 мм2 и один провод сечением 1.5 мм2.

И опять фото как забита гильза:

Чтобы было понятней, сделал общее фото всех экземпляров

Продолжаем наше исследование. Теперь опрессуем все экземпляры и попробуем разрезать каждую гильзу. Посмотрим на опрессовку так сказать изнутри. Вот что получилось.

На фото видно что гильза прессуется нормально, плотно. Ну в принципе и все. На большее мои пресс клещи ПК-16 не способны (я имею ввиду сечение).

Расчет сечения провода электропроводки по мощности подключаемых электроприборов

Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности.

Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке. В случае если сила потребляемого тока электроприбором не известна, то ее можно измерять с помощью амперметра.

Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или kVA). 1 кВт=1000 Вт.

Таблица потребляемой мощности/силы тока бытовыми электроприборами

Электроприбор	Потребляемая мощность, Вт	Сила тока, А
Стиральная машина	2000 – 2500	9,0 – 11,4
Джакузи	2000 – 2500	9,0 – 11,4
Электроподогрев пола	800 – 1400	3,6 – 6,4
Стационарная электрическая плита	4500 – 8500	20,5 – 38,6
СВЧ печь	900 – 1300	4,1 – 5,9
Посудомоечная машина	2000 – 2500	9,0 – 11,4
Морозильники, холодильники	140 – 300	0,6 – 1,4
Мясорубка с электроприводом	1100 – 1200	5,0 – 5,5
Электрочайник	1850 – 2000	8,4 – 9,0
Электрическая кофеварка	630 – 1200	3,0 – 5,5
Соковыжималка	240 – 360	1,1 – 1,6
Тостер	640 – 1100	2,9 – 5,0
Миксер	250 – 400	1,1 – 1,8
Фен	400 – 1600	1,8 – 7,3
Утюг	900 –1700	4,1 – 7,7
Пылесос	680 – 1400	3,1 – 6,4
Вентилятор	250 – 400	1,0 – 1,8
Телевизор	125 – 180	0,6 – 0,8
Радиоаппаратура	70 – 100	0,3 – 0,5
Приборы освещения	20 – 100	0,1 – 0,4

Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.

Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.

Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит:

7 А + 8 А + 3 А + 4 А = 22 А

С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.

Выбор сечения провода для подключения электроприборов к трехфазной сети 380 В

При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.

Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В

Внимание, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность

Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм2, с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм2. Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм2.

Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А.

Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм2 при подключении по схеме «звезда».

Особенности электрических проводов

При всём многообразии кабельной продукции и огромном выборе проводов для прокладки электрических сетей существуют правила подбора. Не обязательно учить наизусть все марки кабелей и проводов, нужно уметь читать и расшифровывать их маркировку. Для начала стоит выяснить различие между проводом и кабелем.

Провод – проводник, используемый для соединения двух участков цепи. Может иметь одну или несколько токопроводящих жил. Жилы могут быть:

• голые;
• изолированные;
• одножильные;
• многожильные.

Голые линии применяются там, где прикосновение к токоведущим жилам невозможно. В большинстве случаев они используются для воздушных линий электропередач.

Изоляционное покрытие применяется однослойное или двухслойное. Провода, имеющие два или три проводника в двойной изоляции, путают с кабелем. Путаница происходит из-за того, что изоляция покрывает каждую жилу, а снаружи выполнено общее полимерное или иное покрытие. Такие проводники нашли применение внутри электрических устройств, щитов или шкафов. В быту они скрыты в стене или проложены в специальных каналах.

Изолированная продукция используется повсеместно. В зависимости от степени электробезопасности помещения и места прокладки, выбирается класс изоляции.

Многожильные проводники используются там, где необходимы изгибы малого радиуса при прокладке сложных трасс, где не могут пройти одножильные аналоги. Такой тип тоководов удобно монтировать в кабельных каналах. Одножильные провода в таких условиях изгибать труднее, нужно прикладывать силу, и существует опасность повреждения жилы.

К сведению. Маркировка АППВ 3*2,5 обозначает провод с алюминиевыми жилами, поливинилхлоридной изоляцией, плоский, имеющий разделительное основание. Расшифровку маркировки уточняют в справочной литературе.

По строению кабель – это сколько-то жил, имеющих индивидуальную изоляцию, помещённых в защитный внешний слой из диэлектрического материала. Пространство между сердечниками и оболочкой, для предотвращения слипания, заполняется бумажными лентами, пластмассовыми нитями или кабельной пряжей. Дополнительно изделие может быть усилено бронёй из лент или стальной оплёткой для защиты от механических повреждений.
