Сортамент арматуры s500 таблица

Арматурная проволока

Холоднодеформированную арматуру (арматурную проволоку) диаметром от 3 до 12 мм изготавливают способом холодного волочения и подразделяют по форме поперечного сечения на гладкую и периодического профиля, а также по классам прочности: 500, 600, 1200, 1300, 1400, 1500. Класс прочности соответствует гарантированному значению условного предела текучести проволоки, МПа, с доверительной вероятностью 0,95

Расчетная площадь поперечного сечения и теоретическая масса 1000 м проволоки

Номинальный диаметр (номер профиля), мм	Площадь поперечного сечения, мм2	Масса 1000 м, кг
3,0	7,07	55,5
4,0	12,57	98,7
5,0	19,63	154,1
6,0	28,27	221,9
7,0	38,48	302,1
8,0	50,27	394,6

Примечание. Линейная плотность проволоки периодического профиля класса В500 не должна превышать следующих значений: диаметром 3 мм — 0,052 кг, диаметром 4 мм — 0,092 кг, диаметром 5 мм — 0.144 кг.

В условных обозначениях холоднодеформированная арматура (проволока) обозначается буквой В. Например, проволока диаметром 5 мм класса прочности 1400 обозначается: 5-В1400.Пример условного обозначения проволоки номинальным диаметром 3,0 мм класса прочности 500;Проволока 3-В500 ГОСТ 6727-80

В качестве ненапрягаемой арматуры применяют проволоку класса B500(Bp-I, В500С), которую изготовляют из низкоуглеродистой стали по ГОСТ 380, а для напрягаемой арматуры применяют проволоку гладкую и периодического профиля классов прочности 1200,1300, 1400 и 1500, которую производят из углеродистой конструкционной стали марок 65-85 по ГОСТ 14959. Проволоку класса В600, изготовляемую из стали марок СтЗкп и Ст5пс с термической обработкой, можно применять в качестве ненапрягаемой и напрягаемой арматуры

Марку стали для арматурной проволоки завод-изготовитель выбирает так, чтобы обеспечить заданные стандартами и техническими условиями механические свойства.
Высокопрочную арматурную проволоку в процессе изготовления подвергают низкотемпературному отпуску, в результате чего повышаются ее упругие свойства: развернутая из мотка и свободно уложенная проволока должна сохранять нормируемую прямолинейность.
Высокопрочную проволоку диаметром 7 и 8 мм изготовляют по разовым заказам, согласованным с заводом-изготовителем

Характеристика холоднотянутой проволоки

Класс арматурной проволоки	ГОСТ и ТУ	Класс прочности	Номи — нальный диаметр, мм	Разрывное усилие, кН	Усилие, соотв. пределу текучести, кН	Относи-тельное удлинение после разрыва на расчетной длине 100мм, %	Число перегибов на 180°	Диаметр оправки при испытании на изгиб на 180° в холодном сост., мм
В	ГОСТ 6727	500	3	3,9	3,5	2	4
В	ГОСТ 6727	500	4	7,1	6,2	2,5	4
В	ГОСТ 6727	500	5	10,6	9,7	3	4
В	ТУ 14-4-1322-85	600	4	10,5	8	2,5	4
В	ТУ 14-4-1322-85	600	4,5	13,2	10,2	2,7	4
В	ТУ 14-4-1322-85	600	5	16,4	12,5	3	5
В	ТУ 14-4-1322-85	600	6	22,6	18	4	6
В	ГОСТ 7348	1500	3	12,6	106	4	9(8)
В	ГОСТ 7348	1400	4	21,4	18	4	7(6)
В	ГОСТ 7348	1400	5	32,8	27,5	4	5(3)
В	ГОСТ 7348	1400	6	47,3	39,7	5		30
В	ГОСТ 7348	1300	7	60,4	50,7	6		35
В	ГОСТ 7348	1200	8	74	62	6		40

Примечания:
В скобках приведены данные для проволоки периодического профиля.
Для гладкой стабилизированной проволоки диаметром 5 мм (ТУ 14-4-1362-85) усилие, соответствующее условному пределу текучести, равно 30,1 кН

Промышленностью освоено производство следующих новых видов арматурной проволоки:
стабилизированной гладкой высокопрочной проволоки диаметром 5 мм с повышенной релаксационной стойкостью;
низкоуглеродистой проволоки периодического профиля диаметром 4-6 мм повышенной прочности класса В600.
Проволока изготовляется в мотках массой 500-1500 кг. Допускается изготовление, проволоки в мотках массой 20-100 кг. Каждый моток должен состоять из одного отрезка проволоки. Проволока должна быть свернута в мотки неперепутанными рядами

Как определить площадь арматуры: таблица расчетов

Площадь сечения арматуры – один из важнейших параметров, обуславливающих прочность. Чем выше предполагаемая нагрузка, тем должна быть больше площадь. Чтобы узнать эти данные, нужно обратиться к продавцу-консультанту или прочитать паспорт изделия. Если же изделие приобретается со вторых рук, то придется сделать расчет самостоятельно. Для этого необходимо следовать таким указаниям:

1. Измерить диаметр. Поможет штангенциркуль. Необходимо учесть, что результат может быть некруглой единицей, поэтому его округляют, руководствуясь математическими правилами.
2. Определить площадь сечения арматуры по его диаметру, используя специальную таблицу. С ее помощью можно вычислить, сколько весит 1 метр арматуры и сколько метров в тонне арматуры.

Таблица сортамента арматуры, вес 1 метра и диаметр.

Поперечное сечение, площадь, см²	Диаметр арматуры, мм	Масса погонного метра арматуры, г	Сколько арматуры в тонне, м
0,283	6	222	4505
0,503	8	395	2532
0,785	10	617	1620
1,131	12	888	1126
1,54	14	1210	826
2,01	16	1580	633
2,64	18	2000	500
3,14	20	2470	405
3,8	22	2980	336
4,91	25	3850	260
6,16	28	4830	207
8,04	32	6310	158
10,18	36	7990	125
12,58	40	9870	101
15,48	45	12480	80

Благодаря таблице можно с легкостью определить и другие данные, например, сколько метров в тонне арматуры 12 мм. Ищем в графе диаметра показатель 12 и находим соответствующую величину в графе длины. Этот параметр равен 1126 м.

Самостоятельный расчет площади арматуры, онлайн-калькулятор

При отсутствии таблицы нужно самостоятельно измерить диаметр. Допустим, он равен 6 мм, этот показатель делим на 2, чтобы узнать радиус. Получаем результат – 3 мм, возводим его в квадрат – 9 мм. Полученное число необходимо умножить на постоянную величину площади круга Пи, равную 3,14. Результат расчетов – 28,26 мм² или 0,2826 см². Этот показатель самостоятельного вычисления соответствует данным, содержащимся в таблице.

Такой способ определения площади сечения идеально точен, если стержни арматуры гладкие. Для прутьев с рифленой поверхностью расчеты выглядят несколько сложнее. Такие изделия имеют площадь большего размера и обладают высшей степенью сцепления с бетонным раствором, что делает их незаменимыми в сооружении железобетонных каркасов. Процесс расчета включает следующие этапы:

Если нет таблицы сортамента, то для расчета площади арматуры можно воспользоваться онлайн-калькулятором

1. Вычисление общего показателя диаметра. Для этого делаются два замера – на ребристой поверхности и в узкой углубленной части. Чтобы результат был более точным, измерения лучше провести дополнительно в нескольких разных местах.
2. Определение среднего арифметического путем сложения показателей и деления полученной суммы на 2.
3. После вычисления диаметра площадь сечения арматуры определяется описанным выше способом, по формуле: S=π*r², где S – площадь; π – постоянная величина 3,14; r – радиус.

Компьютерные программы и интернет-технологии значительно упрощают процесс вычисления площади сечения арматуры. Калькулятор-онлайн позволяет сделать это за считаные минуты. Достаточно ввести показатели в нужные ячейки, чтобы моментально получить готовый результат.

Чтобы рассчитать площадь арматуры самостоятельно необходимо воспользоваться формулой: S=π*r²

Сортамент стержневой арматуры и арматурной проволоки (по ГОСТ 5781–82, ГОСТ 6727–80, ГОСТ 7348–81)

Номиналь- ный диа- метр, мм	Расчетная площадь поперечного сечения стержневой арматуры и арматурной проволоки, мм2, при числе стержней	Теоре- тичес- кая масса 1м, кг	Сортамент арматуры классов
1	2	3	4	5	6	7	8	9	А240	А400	А500 А600	А800 А1000	В500	Вр500	Вр
3	7,1	14,1	21,2	28,3	35,3	42,4	49,5	56,5	63,6	0,052	—	—	—	—	+	+	+
4	12,6	25,1	37,7	50,2	62,8	75,4	87,9	100,5	113	0,092	—	—	—	—	+	+	+
5	19,6	39,3	58,9	78,5	98,2	117,8	137,5	157,1	176,7	0,144	—	—	—	—	+	+	+
6	28,3	57	85	113	141	170	198	226	254	0,222	+	+	—	—	+	—	+
7	38,5	77	115	154	192	231	269	308	346	0,302	—	—	—	—	—	—	+
8	50,3	101	151	201	251	302	352	402	453	0,395	+	+	—	—	+	—	+
10	78,5	157	236	314	393	471	550	628	707	0,617	+	+	+	+	+	—	—
12	113,1	226	339	452	565	679	792	905	1018	0,888	+	+	+	+	+	—	—
14	153,9	308	462	616	769	923	1077	1231	1385	1,208	+	+	+	+	—	—	—
16	201,1	402	603	804	1005	1206	1407	1608	1810	1,578	+	+	+	+	—	—	—
18	254,5	509	763	1018	1272	1527	1781	2036	2290	1,998	+	+	+	+	—	—	—
20	314,2	628	942	1256	1571	1885	2199	2513	2827	2,466	+	+	+	+	—	—	—
22	380,1	760	1140	1520	1900	2281	2661	3041	3421	2,984	+	+	+	+	—	—	—
25	490,9	982	1473	1963	2454	2945	3436	3927	4418	3,84	+	+	+	+	—	—	—
28	615,8	1232	1847	2463	3079	3695	4310	4926	5542	4,83	+	+	+	+	—	—	—
32	804,3	1609	2413	3217	4021	4826	5630	6434	7238	6,31	+	+	+	+	—	—	—
36	1017,9	2036	3054	4072	5089	6107	7125	8143	9161	7,99	+	+	+	—	—	—	—
40	1256,6	2513	3770	5027	6283	7540	8796	10053	11310	9,865	+	+	+	—	—	—	—

Сортамент арматурных канатов классов К-7 и К-19 (по ГОСТ 13840 – 68)

Окончание прил. II

Таблица II. 4

Класс каната	Номиналь- ный диа- метр, мм	Теоретичес- кая масса 1 м,кг	Расчетная площадь поперечного сечения арматурных канатов, мм2, при их числе
1	2	3	4	5	6	7	8	9
К-7	6	0,173	22,7	45,4	68,1	90,8	113,5	136,2	158,9	181,6	204,3
9	0,402	51	102	153	204	255	306	357	408	459
12	0,714	90,6	1812	271,8	362,4	453	543,6	634,2	724,8	815,4
15	1,116	141,6	283,2	424,8	566,4	708	849,6	991,2	1132,8	1274,4
К-19	14	1,014	128,7	257,4	386,1	514,8	643,5	772,2	900,9	1029,6	1158,3

П р и м е ч а н и е .Номинальный диаметр арматурного каната соответствует диаметру окружности, описанной вокруг его сечения.

Таблица II. 5

Соотношение между диаметрами свариваемых стержней и минимальные расстояния между стержнями в сварных сетках и каркасах, изготавливаемых с помощью контактной точечной сварки

Диаметр стержня одного направления, мм	3	6	8	10	12	14	16	18	20	22	25	28	32	36	40
Наименьший допускаемый диаметр стержня другого направления, мм	3	3	3	3	3	4	4	5	5	6	8	8	8	10	10
Наименьшее допустимое расстояние между осями стержней одного направления, мм	50	50	75	75	75	75	75	100	100	100	150	150	150	200	200
То же, продольных стержней при двух- рядном их расположении в каркасе, мм	_	40	40	40	50	50	50	50	60	60	60	70	70	80	80

56

Способы применения

Горячекатаная стальная арматура применяется во всех отраслях строительства, в городском благоустройстве, при капитальных ремонтах. Предусмотрен ряд нормативных документов для сооружений, относящихся к разным типам:

• СП 96.13330.2016 – армоцементные конструкции до 30 см толщиной;
• СНиП 2.05.03-84 – мосты и трубы;
• СНиП I-В.4.62 – армирование элементов зданий и сооружений;
• СП 63.13330.2012 – бетонные и железобетонные конструкции и др.

Современные способы армирования открыли новые возможности для архитектуры и инженерии, экономичного строительства. Железобетонные сооружения огнестойки, морозостойки, способны выдерживать сезонные климатические изменения без износа.

Классификация арматуры

Прочность арматурных прутьев зависит сплава стали, из которого они изготовлены. Классифицируется арматура в соответствии с механическими свойствами. Сегодня существует несколько типов маркировки стальной строительной арматуры по классам:

• А240 А-I.
• А300 A-II.
• А400 A-III.
• А600 A-IV.
• А800 A-V.
• А1000 A-VI.

Класса А240 (А-I) производится гладкая арматура, прочие классы производятся с периодическим рифлёным профилем. Особые свойства, способ производства или назначение арматуры указываются в маркировке готовых изделий дополнительными индексами. Термомеханическая обработка обозначается «Ат», упрочение методом вытяжки – «Ав». Для регионов Крайнего Севера морозостойкая арматура маркируется «с». Повышенная устойчивость к коррозии обозначается «К», а прутки для сваривания маркируются «С».

Маркировка готовой продукции на производстве включает в себя класс, дополнительный индекс и окрашивание кончиков стержней соответствующим марке цветом. Выглядит обозначение класса так: Ат400С или Ат800КС.

Наблюдения

  Только соблюдая все эти ограничения и рекомендации можно сказать, что вы получите достаточное для большинства случаев армирование без дополнительных расчётов! Жизненные наблюдения показывают, что обычно люди льют столько бетона в фундамены, что если бы они их так же основательно армировали, то можно было бы на их фундаментах строить многоэтажки (правда, несущая способность грунтов обычно никак не учитывается). В большинстве случаев застройщики стремятся к самому минимальному проценту армирования, поскольку бетона у них такое количество, что даже 0,1% арматуры выглядит внушительно.

Пример расчета

За исходные примем следующие значения:

• Вычислите длину всей ленты, например, 10 м Х 4= 40 м.

• В зависимости схемы армирования, рассчитываете количество продольного (горизонтального) профиля, например, при трехполосной схеме, понадобиться 40Х3Х2 = 240 м, потому что в каркасе используют 2 пояса из прута d – 12.

• Определите количество вертикальных вставок длиной 80 см из расчета по 20 на каждую сторону дома: получается 20Х4Х0.8=80 метров d – 10 mm.

• Высота каждой перемычки будет равна 60 см, что в сумме на весь периметр составит: 40Х0,6=48 метров d – 10 mm.

• В заключение проведите подсчет крепежа для связки, выделяя по 0,30 м проволоки на каждый хомут.

Обратите внимание, что иногда, с целью усиления устойчивости армирующего эффекта в траншее, перегородки углубляют, вбивая их нижние окончания в толщу на 10 или 20 см. в дно котлована

Подобный подход вносит изменения в расчет металла для вертикальных рядов арматуры. Здесь за основу нужно брать не 60 см длины (как в примере выше), а 70 или 80.

Сбор нагрузок

С целью получения максимальной точности результатов проводят определение не только общего веса всех конструктивных элементов здания, но предметов антуража и людей, которые будут проживать. Насколько эти данные важны станет понятно позднее, когда будут рассмотрена зависимость ширины ленты от физических параметров постройки.

В качестве примера представьте одноэтажный дом, в котором три стены (a; b; c) будут несущими (увеличивается за счёт опирающихся на них конструкций). Две другие (А и B) — самонесущие (собственная масса).

Стены  (несущие, самонесущие)	Постоянная нагрузка  (перекрытия, кровля), кг/м	Эксплуатационная (имущество,  жильцы  и прочее), кг/м
a	8080	920
b	11600	1860
c	8100	925
A	8666
B	8666
Итого	44 932	3705

Классы арматуры

С 2019 года действует новый стандарт ГОСТ 34028-2016. Изменено не только обозначение классов (1). Старая маркировка по ГОСТ 5781-82: А-I, А-II, А-III, А-IV, А-V, А-VI.

Таблица 1. Последние позиции – канатная арматура.

Изменения произошли также в таких показателях.

• Поверхностном покрытии арматуры.
• Маркировке.
• Испытаниях на изгиб-разгиб.
• Классы не привязаны к определённой марке стали. Рекомендуется только её химический состав. Это позволяет гибко реагировать и внедрять новации отечественной и зарубежной сталелитейной промышленности.
• Введён прямой запрет на производство арматуры из рельсов, листовых обрезков.
• Разрешается выпуск арматуры с формой профиля, отличной от 4-х стандартных.

Теперь вместо ничего не говорящих римских цифр за литерой А: I, II, III указан предел текучести: 240, 300, 500. Цифры обозначают прочностные характеристики: предел текучести в Н/мм2. Это предельная нагрузка, после небольшого превышения которой начинается необратимая пластическая деформация, проще – разрушение.

Чем выше этот показатель, тем прочнее арматура.

Для наглядности рекомендуемые замены сведены в таблицу 2.

Таблица 2

Ещё одна цель изменений в стандарте – максимально сблизить отечественные и европейские требования.

Определение глубины заложения

Порядок нахождения предусматривает выявление факторов негативного влияния, которые зависят от:

• геологических характеристик строительной площадки;

• климатических особенностей региона;

• наличия в проекте заглубленных подвалов.

На данном этапе работ находят места расположения на прочных грунтах. Основание не рекомендовано опирать на рыхлые и пластичные массивы, погружать в подпочвенные воды. Одним из серьезных признаков нестабильности является критическая отметка промерзания земляных пластов, приводящая к пучению.

Установив все критические моменты, определяют допустимую глубину дна котлована. Согласно СНиП в окончательном варианте она должна быть кратной 10 см. Например, получив 68 см, принимаете к исполнению —70 см.

Виды стержневой арматуры и их особенности

Стержневая арматура делится на разновидности применительно к материалу, идущему на изготовление элементов. Существует стальная и композитная. Стальная арматура классифицируется на три категории исходя из технологии производства, цели применения и состава сплава:

• Горячекатаная – используется для обычных изделий, предварительно напряженных материалов и железобетонных конструкций (ГОСТ 5781-82);
• Термомеханическая – изготовленные стержни характеризуется высоким показателем прочности, и находят применение в железобетонных конструкциях (ГОСТ 10884-94);
• Свариваемые прутки – подходят для железобетонных конструкций и изделий (ГОСТ 52544-2006).

Композитный вид (ГОСТ 31938-2006) разделяется на два подвида:

• Пластиковая АКС — изготавливается из соединения стеклоровинг, получаемого путем полимеризации экпоксидной смолы
• Базальтопластиковая АКБ – при производстве применяются полимеры на основе базальта.

Базальтопластиковые материалы теряют популярность на рынке. Заказчики предпочитают выбирать полимерные пластиковые изделия из стекла.

Стальная арматура в отличие от стеклопластиковых элементов подвержена коррозии, что уменьшает срок ее эксплуатации. А также из-за большего веса потребители предпочитают отказываться от нее.

Факторами, влияющими на размер арматуры, являются:

• Стандартизированные нормы, утвержденные на государственном уровне;
• Желания заказчика;
• Решение завода-изготовителя;
• Общепринятые размеры других изделий, применяемых при строительстве.

Первостепенно стальная арматура или композитные материалы производятся с учетом государственных стандартов. Они в свою очередь допускают различные погрешности при формировании отдельных партий.

Порядок расчета арматуры.

Согласно нормативам СНиП, процент армирования бетона должен составлять 0,15 – 0,3% (М300 – М200, соответственно). Практика проектирования показывает, что пруток периодического сечения 12 мм обладает достаточным запасом прочности для любых малоэтажных зданий с кирпичными, бетонными стенами. Максимально возможный диаметр стержня, используемый индивидуальными застройщиками, составляет 16 мм. То есть, с увеличением сборных нагрузок необходимо увеличивать, как толщину плиты, так и диаметр арматуры.

Расчет арматуры начинается с определения толщины плиты:

• длина пролета делится на 20 – 25
• добавляется 1% погрешности
• получается высота конструкции

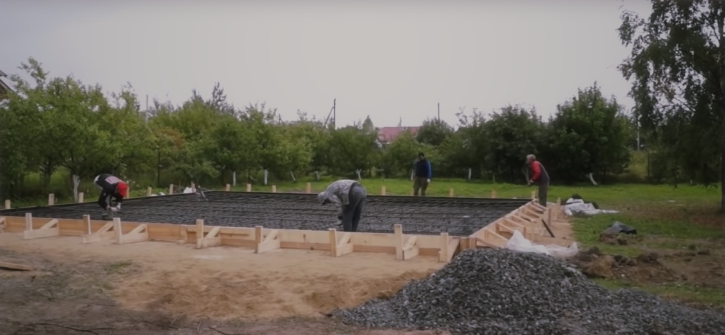

Как рассчитать количество арматуры для монолитной плиты.

Например, для стандартных 6 м пролетов толщина конструкции составляет 30 см. Армируют плиту исключительно горячекатаной арматурой класса А2 и выше. Хомуты, вертикальные перемычки допускается изготавливать из прутков класса А1 диаметром 6 – 8 мм.

Определение сечений.

Расчет арматуры по сечению зависит от прочности бетона (класс В10 – В25), арматуры (класс А240 – А500, В500) на сжатие. Чаще используется бетон В25, арматура А500, имеющие расчетное сопротивление 11,5 МПа, 435 МПа, соответственно. Опирание по контуру в кирпичных коттеджах (четыре несущих стены по периметру) встречается редко. Поэтому используется расчет статической конструкции со средними опорами, план нижнего уровня. Конфигурация верхнего, мансардного этажа обычно совпадает с ним.

• фундамент имеется под проемами
• нагрузки распределяются равномерно
• сопротивление грунта минимально возможное 1 кг/м2

Как рассчитать арматуру для монолитной плиты.

Последнее допущение позволяет перестраховаться при незначительном увеличении сметы строительства, не заказывать геологию, топографию, определять грунты на глаз. При сборе нагрузок достаточно производят расчет нагрузки от плиты – объемный вес ж/б (2500 кг/м 2 ) умножается на высоту плиты, коэффициент надежности (1,2). Аналогичным образом добавляются нагрузки от всех конструкций (полы, стропила, кровля, перекрытия, снеговая, ветровая).

Схема армирования.

При наличии внутренних стен нагрузки распределяются неравномерно, расчет арматуры производится по нескольким сечениям плиты. Вычисления могут производиться по нескольким методикам с примерно одинаковым результатом (новый СНиП, способ ж/б балки, по моменту сопротивления), изменится высота расположения сетки армопояса.

После чего корректируется принятая на начальном этапе толщина плиты для экономии бетона. После сверки с таблицами СНиП вычисляются необходимые площади сечения, количество прутков, диаметр арматуры. Затем этот параметр унифицируется с учетом коэффициента армирования в зонах опор. При значительных габаритах плиты реальная экономия металлопроката достигает 27% за счет отсутствия нижней сетки в ее центральной части

Расчет количества.

Арматура обычно продается весом, у каждого продавца имеется таблица перевода длины прутка в массу и наоборот. Если произвести вычисления заранее, можно проконтролировать эти цифры при покупке. Производится расчет количества арматуры по схеме:

• вычисление количества продольных стержней – из длины короткой стены необходимо отнять два защитных слоя по 2 см, разделить цифру на шаг сетки, отнять еще единицу
• подсчет количества поперечных стержней – аналогично предыдущему способу, только с размером длиной стены

Далее необходимо учесть наращивание прутков по длине:

• стандартный размер арматуры 6 м либо 12 м
• доставить на объект легче 6 м прутки
• если длина стен больше этого размера, потребуется нарастить цельный стержень обрезком
• минимальный нахлест по СНиП 60 диаметров (например, 60 см для 10 мм арматуры)

Как правильно рассчитать арматуру для монолитной плиты.

Останется сложить длину всех прутков, нахлестов, чтобы получить общий погонаж «рифленки». Для хомутов используется гладкая арматура, куски которой изгибаются в пространственные конструкции сложной формы. Подсчитать длину заготовки можно сложением всех сторон.

Для каждого стыка потребуется 30 см кусок вязальной проволоки. Их количество можно вычислить перемножением продольных прутков на поперечные. Если в проект заложена «шведская», чашеобразная плита, расход арматуры автоматически увеличится:

• в каждом ребре жесткости проходят 4 продольных прутка (возможно с нахлестом)
• они связываются квадратными хомутами через каждые 30 – 60 см
• ребра обязательны по периметру
• могут добавляться параллельно короткой стене через 3 м

Область применения

Арматура А1 универсальная, поэтому в том или ином качестве применяется практически во всех типах железобетонных конструкций.

Арматуру А240 в основном применяют при возведении вспомогательных конструкций — ограждений, бетонных колец (труб). В многоэтажном и промышленном строительстве гладкая арматура А1 используется для строительных и кладочных сеток, устройства стяжки, армирования стен под штукатурку и др.

В случае, когда расчетная нагрузка позволяет, арматуру класса А1 используют самостоятельно. Балки усиливают прутком сечением 12-32мм, колонны 14 — 36 мм, фундамент 10-40 мм. В малоэтажном строительстве чаще применяется пруток небольших сечений 10 — 16 мм.

Для арматуры А1, вследствие отсутствия рифления, значение первого фактора снижено — это основная причина ограничения использования продукции этого класса в высоконагруженных железобетонных конструкциях.

В изделиях из высокопрочного железобетона тонкую арматуру А1 сечением 6-8 мм. используют в качестве обвязки для фиксации толстых прутков арматуры более высокого класса при устройстве армированных каркасов, а также для упрочнения поверхностного слоя в крупных монолитных конструкциях, например при строительстве плотин, мостов, тоннелей.

Арматуру А1 из-за повышенной устойчивостьи к воздействию агрессивных сред таких как хлор и природный газ широко используют при возведении индустриальных объектов в нефтеперерабатывающей области, химической и угольной промышленности.

Марка проката А1, помимо армирования бетонных конструкций, за счет удачного сочетания характеристик пластичности, прочности, а также возможности соединения деталей путем сварки, широко применяется для изготовления декоративных и несущих металлических конструкций — решеток, ограждений, навесов и др., а также отдельных деталей — закладных петель, болтов, пружин, заклепок и др.

Особые свойства

Также арматуру различают по назначению. В сравнительно редких случаях металлический прут должен иметь ряд свойств, делающих его подходящим для применения. Этого добиваются разными способами – путем добавления специальных примесей в сплав или же особой обработкой. В любом случае, арматура приобретает уникальные характеристики. На наличие особых свойств указывает литера, стоящая в конце кодировки. Обычно встречаются следующие обозначения:

• С – свариваемая. Обычно при сборке из арматуры каркаса использование сварки крайне нежелательно – перегрев снижает прочность, а кроме того, снижает устойчивость перед коррозией. Но существует специальный металл, в состав которого входят добавки, повышающим его возможность противостоять негативным последствиям;
• К – устойчивая перед коррозией. Благодаря специальным добавкам (хром, вольфрам и прочие), арматура способна на протяжении многих лет работать не только в условиях повышенной влажности, но и при контакте с агрессивной средой – щелочной, кислой, обладающей повышенным содержанием кислорода;
• СК – арматура, обладающая обоими вышеперечисленными свойствами. Имеет высокую стоимость, поэтому используется сравнительно редко, только когда обычная не справляется со сложными условиями эксплуатации.

Конечно, на эту продукцию существует специальный ГОСТ, предъявляющий к ней особые требования.

Зачем используются классы арматуры?

Сегодня изготавливаются металлические пруты, различающиеся между собой по ряду факторов. Чтобы отобразить характеристики материала, являющиеся важнейшими при выборе для конкретного строительного объекта, была разработана специальная классификация арматуры. Опытному строителю или проектировщику достаточно взглянуть на марку материала, чтобы точно узнать всю необходимую информацию:

• метод изготовления;
• класс;
• диаметр;
• особые свойства.

Точно также, выполняя работы по проектированию или строительству, профессионал может легко представить все нагрузки, какие должен будет выдерживать материал и точно назвать класса арматуры, которые понадобятся для конкретного объекта. Начнем расшифровку с самого начала.

Сравнение композиной и металлической арматуры

Композитную арматуру  в частном домостроении целесообразно использовать только в отдельных случаях или в качестве вспомогательного каркаса, фибры и так далее. Полностью заменить прутки из металла она не может. Учитывая ее особенности, лучше применять данный материал при сооружении нежилых объектов. Например, различные вспомогательные постройки на участке, укрепление берега водоема. Кто захочет более детально ознакомиться со спецификой применения стеклопластиковой арматуры, дополнительную информацию сможет найти в СНиП от 2003 года за № 52-01. Хотя и там в основном – общие правила.


Сфера применения, особенности арматуры: диаметр, классы, маркировка, соответствие ГОСТу

Арматура – важный компонент в общем перечне строительных материалов. Характеризуется широким спектром применения на различных этапах возведения зданий. Без нее не обходится ни одна железобетонная конструкция, служащая усилением и опорой как в фундаменте небольшого дома, так и в строительстве масштабного железнодорожного моста или путепровода. Технологию армирования используют даже для упрочнения конструкций из стекла.

Арматуру применяют в строительстве на различных этапах возведения конструкций

Еще на начальном этапе разработки проектно-сметной документации каждый уважающий себя инженер и архитектор имеет под рукой специальную таблицу соотношений веса и метража арматуры, а также сечений арматурных прутьев в соответствии с установленными государственными нормативами. Основной среди них – ГОСТ 5781-82. Также продукция должна соответствовать ГОСТ 52544-2006, СТО АСЧМ 7-93, ТУ 14-1-5254-94. Нормы регламентируют требования к конкретному виду армированной продукции. Их совокупность соответствует термину – сортамент арматуры.

Арматура представляет собой круглые металлические стержни с гладкой или рифленой поверхностью. Производят их из нескольких видов стали. Диаметр прутьев колеблется от 4 до 80 мм. Сортамент продукции подразделяют на классы А1 – А6.

Диаметр, то есть размер сечения стержня арматуры или проволоки, – это главный показатель, лежащий в основе сортамента продукции. Отсюда и соответствующие термины: арматура 8 мм или вес 1 м арматуры 12. Данные изделия классифицируют и по другим свойствам, включая прочность, износостойкость, удельный вес и другие характеристики, которые рассмотрим далее.

Классы арматуры: сортамент продукции по прочности и механическим параметрам

Слово сортамент (или сортимент), на французском языке звучит как assortir и обозначает «выбирать», т. е. разбирать по сортам в соответствии с типичными характеристиками. К таким параметрам принадлежат:

Арматура различается по разным параметрам, таким как габариты, профиль и материал для изготовления

• материал, используемый для изготовления продукции;
• габариты арматуры, такие как размер, диаметр, тип поверхности;
• профиль.

Арматуру используют в строительных работах в виде стержней, сетки, проволоки или каркаса. Исходя из предназначения, ее разделяют на конструктивную, анкерную, монтажную или рабочую. При этом учитывается наличие или отсутствие натяжения, а также необходимость усилить конструкцию на определенном участке. Усиление может быть продольным или поперечным.

Маркируют и классифицируют арматуру и по другим характерным признакам, но в первую очередь во внимание берут диаметр арматуры, а также степень прочности, гибкости и механические характеристики. Условным обозначением в маркировке сортамента служат заглавные буквы А (реже В) с определенным индексом, который указывает на соответствие арматуры отдельному классу

Основные и наиболее популярные классы арматуры в строительстве рассмотрим в данной статье.

Арматура делится на несколько классов, каждый из которых имеет собственную характеристику
