Зачем нужна гофра для электропроводки, как её подобрать и выполнить прокладку кабеля в гофре

Как протянуть кабель в гофру с зондом — пошаговая инструкция

Для работы потребуются следующие материалы и инструменты:

• Гофрированная трубка, оснащенная зондом для протяжки провода. При выборе конкретной модели гофры необходимо ориентироваться на условия эксплуатации.
• Кабель. Определяясь с кабелем, в учет берут мощность потребления электроэнергии. При небольшой нагрузке на линию подойдет модификация ВВГ. В других случаях лучше приобрести более мощные кабели АВБбШв или ВБбШв.

• Бокорезы, монтажный нож, рулетка, изоляционная лента.

Процедура протягивания кабеля в гофре состоит из 4-х этапов:

Подготовка гофрированной трубы. Используя рулетку, необходимо замерить нужную длину защитной оболочки

При отрезании важно проявлять крайнюю внимательность, т.к. внутри трубки имеется перетяжная струна. Удобнее всего перекусить эту проволочку бокорезами, придерживая ее другой рукой

Если зонд уйдет в трубку, придется начинать процедуру заново

Удобнее всего перекусить эту проволочку бокорезами, придерживая ее другой рукой. Если зонд уйдет в трубку, придется начинать процедуру заново.

Присоединить струну к кабелю. Для этого конец зонда загибают под углом и продевают сквозь изоляционную оболочку провода. Если кабель имеет большое сечение, струну оборачивают вокруг кабеля, примотав место соединения изолентой. Это даст возможность при протягивании избежать зацепов выступов линии за ребра гофры.

Надежно закрепить обратный конец струны. Для этого подойдет любой жесткий элемент (например – стояк контура отопления). Если процедура выполняется вдвоем, второй конец сможет придержать напарник. Делается это для того, чтобы придать зонду необходимую натяжку для беспрепятственного протягивания кабеля.

Продеть кабель в гофру

При этом важно не перетянуть струну, т.к. в случае ее обрыва возникнут дополнительные трудности

Зонд должен постоянно находиться в напряжении, иначе кабель застрянет в трубе. Аналогичные сложности появляются при образовании на гофрированном канале изгибов. Важно не ослаблять контроль за состоянием гофры до конца работы.

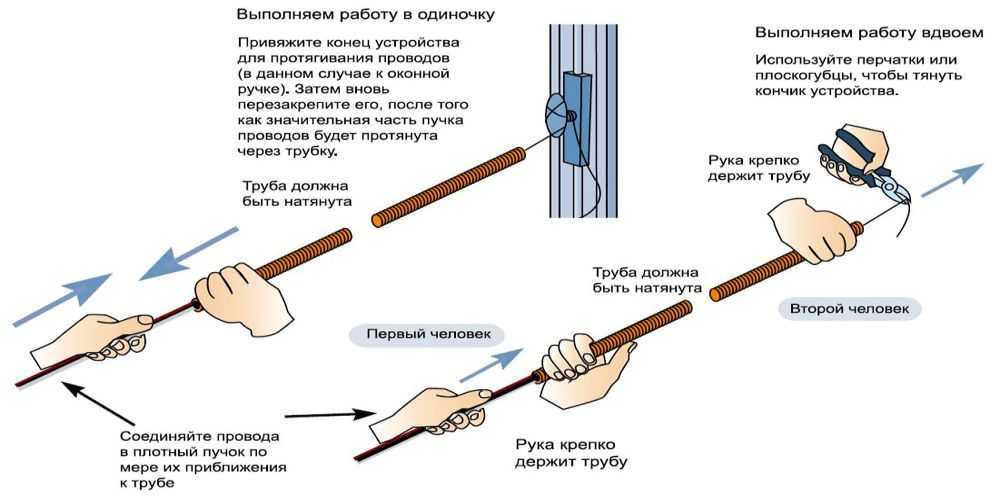

На изображении ниже можно подробнее изучить инструкцию о том, как продеть кабель в гофру со струной своими руками и при помощи второго человека:

Полезные видео, которые наглядно показывают процесс продевания кабеля в гофрированную трубу:

Увеличение стоимости работ

Давайте разберемся, действительно ли монтаж в гофре приводит к значительному удорожанию ремонта.

Для удобства монтажа электропроводки, многие используют круглый кабель NYM, есть в том числе и ВВГнг круглого сечения. При этом затягивают его в гофру d=16мм.

После чего требуется подготовить штробу 20мм*20мм. При наличии штробореза, ширина штробы при установке дисков не особо влияет на трудозатраты.

Многие изначально выставляют глубину реза в 25мм, для того, чтобы было проще выштробить середину борозды. Чем меньше глубина реза, тем тяжелее выкрашивается сердцевина.

Поэтому, чтобы заложить голый кабель в штробу, вам все равно придется пропилить полосу глубиной примерно 20мм. Либо очень плотно поработать перфоратором, что в итоге приведет к не меньшим трудозатратам.

При этом не забывайте один важный нюанс – штробление в несущих стенах в панельных домах и плитах-пустотках запрещено.

А там, где производится вырез не в несущих стенах, во-первых не должна быть нарушена целостность арматуры, во-вторых глубина выреза не должна превышать 20мм.

Поэтому, когда речь идет о прорезании штробы в стене, в 90% случаев имеется в виду именно штробление в штукатурке. Проблема в том, что не все хотят наносить по 2,0-2,5см смеси на стены, только из-за одной проводки.

Однако удорожание при работе с гофрой все же есть, и для многих оно может быть критичным. При работе с этим материалом вам нужно:

специальный крепеж и гвозди

Применяя монтажный пистолет, в среднем уходит 3 выстрела на 1 метр гофры.

больше распредкоробок

Если использовать коробки с 4-мя отдельными вводами, то без гофры туда можно поместить кабелей гораздо большее их количество. А вот при работе с гофрой, как раз таки только четыре!

Поэтому общее число коробок, хоть и не существенно, но вырастет.

Выше уже было сказано, что само штробление не столь существенно увеличивает затраты, однако если речь зайдет о высверливании проходных отверстий через стены, то тут может все существенно поменяться.

Если вы просверлите одно отверстие d=32мм, то легко пропустите через него 4 голых кабельных линии. А вот для такого же количества, но уже в гофре, потребуется долбить минимум 4 отверстия.

При работе в квартире с мягкими перегородками, этот момент не критичен. Но стоит вам подобное попробовать в частном доме, или в панельной многоэтажке с качественными бетонными стенами, то ваши трудозатраты возрастут многократно.

У многих электриков работающих в одиночку, может уйти целый рабочий день, только на то, чтобы пробить проходные отверстия.

Поэтому да, в отдельных случаях, в зависимости от условий работы и конкретного объекта, удорожание работ по прокладке кабеля в гофре может составить минимум 30%. А для некоторых, это существенная разница в общей стоимости ремонта.

А может ли гофра наоборот, помочь существенно сэкономить? На удивление да.

Вот весьма оригинальное ее применение для закрепления кабеля в штробе. Благодаря ему, вы сможете полностью отказаться от затрат на дюбель хомуты.

При этом использовать можно даже остатки гофрорукава, которые уже нигде не понадобятся.

Нестандартные ситуации

Наиболее частой нестандартной ситуацией считается то что при протяжке струны ее отрывает от проводника из-за сильного натяжения. В этом случае ту часть гофры, которая уже продета вам необходимо отрезать и оставить. После этого вам следует заново соединить проволоку с концом кабеля и закончить протяжку. Два куска гофрированной трубы следует соединить с помощью изоленты.

Протянуть провод через гофру, если нет протяжки также не составит никакого труда. Достаточно будет просто загнуть конец проводника на 180 градусов. После этого вы сможете просунуть изделие на всю нижнюю длину. Эту технологию можно увидеть на видео ниже:

Если в вашей квартире недостаточно места и нужно самому продеть длинный отрезок гофротрубы, к примеру, 30 метров, тогда следует сделать это в комнате. В этом случае кабель необходимо соединить со струной. После этого вы сможете выйти с подъезда и на верхнем этаже к перилам закрепить свободный конец проволоки. После этого протянуть гофру нужно до тех пор, пока задача не будет решена.

Иногда также может возникнуть необходимость протянуть проводник в гофрированном шланге по потолку. Выполнить этот процесс достаточно сложно и, если листы уже зашиты, тогда монтаж нужно выполнить через штробы. В этом случае завести гофротрубу через потолок поможет обычная труба. На видео ниже вы сможете увидеть все этапы работ.

К последней ситуации относится прокладка кабеля с резиновой изоляцией в гофре. Основная сложность будет заключаться в том, что при протяжке возникает сильное трение между стенками гофротрубы. В результате даже проволока не сможет облегчить процесс, так как нет протяжки. На помощь в этом случае вам придет специальная смазка, с помощью которой можно быстро протянуть кабель через гофрированную трубу. Стоимость этой смазки считается достаточно высокой, но, если вы будете часто выполнять электромонтажные работы, тогда рекомендуем ее приобрести.

Это вся информация, которую мы хотели предоставить в этой статье. Теперь вы знаете, как протянуть кабель в гофру своими руками, если нет протяжки.

какие виды электропроводки существуют?

Следы от кабеля на обоях

Очень часто в старых домах можно встретить грязные следы от кабеля на стенах. Это темно-ржавые полосы, по которым легко прослеживаются трассы проводки.

Эти полосы могут быть настолько видны, что даже иногда проступают через несколько слоев обоев.

Конечно гостовский кабель ВВГнГ-Ls не обязательно должен дать такой эффект, но однозначного ответа вы не получите, пока на личном опыте не убедитесь в качестве той или иной продукции.

Причем эффект может сказаться не сразу, а лет через 10-15. Кроме этого, не забывайте:

об увеличении естественных утечек тока голого кабеля под штукатуркой

и про возможное влияние компонентов штукатурки на изоляцию

Монтаж электрической проводки в гофре — требования

Используя гофрированные трубки для прокладки электрических кабелей, необходимо соблюдать следующие нормативы ПУЭ:

вне зависимости от способа прокладки для соединения отдельных участков необходимо применять пайку, клеммники или опрессовку;

Клеммник

все точки соединения кабельных линий, помещенных в гофрированных каналах, нужно оснащать распределительными коробками;

основной и резервный кабель, линии рабочего и аварийного освещения разрешается монтировать только в раздельных гофрах;

не имеющие огнестойкости гофры из пластика можно использовать только для внутренней проводки внутри кирпичных, панельных и бетонных стен и перекрытий;

организация линий внутри деревянных стен и перекрытий может быть осуществлена только в комбинации с несгораемыми отделяющими прокладками толщиной 10 мм из цемента, штукатурки и т.п.

допустимое расстояние от пластиковой гофры, проложенной на огнестойком основании – не менее 100 мм;

высота расположения открытой кабельной линии внутри гофрированного кабеля над сгораемым основанием – от 10 мм (для реализации этого требования используются специальные подкладки из пенофола);

запрещается установка трубок из металла в санузлах и других помещениях с повышенным уровнем влажности;

внутренняя и наружная организация кабельных линий в металлических гофрах разрешается только при условии герметизации трубок (несоблюдение этого условия даже при попадании внутрь малого количества влаги чревато полным перегоранием проводки).

Допустимая высота расположения открытых питающих линий внутри помещений – не менее 2-х м

Благодаря применению гофрированных оболочек появляется возможность не обращать внимание на это ограничение. Дело в том, что все изделия данного типа обладают необходимыми прочностными характеристиками, достаточными для обеспечения безопасности токопроводящих линий на случай проникающего воздействия предметами диаметром от 12.5 мм. При использовании гофр из стали их в обязательном порядке подключают к заземляющему оборудованию и оснащают дополнительной защитой от коррозии

Ограничения по сопротивлению заземленного гофрированного канал до точки коммутации с шиной – 10 Ом. При проектировке направления прокладки необходимо избегать точек скопления влаги. Все места подводки к распределительным коробкам должны быть заизолированы стандартным способом

При использовании гофр из стали их в обязательном порядке подключают к заземляющему оборудованию и оснащают дополнительной защитой от коррозии. Ограничения по сопротивлению заземленного гофрированного канал до точки коммутации с шиной – 10 Ом. При проектировке направления прокладки необходимо избегать точек скопления влаги. Все места подводки к распределительным коробкам должны быть заизолированы стандартным способом.

Что такое гофра и где она применяется

Электромонтажная гофра – это гофрированная труба для прокладки электрического кабеля с целью его защиты или защиты конструкций. Прокладку электрического кабеля в гофрированных трубках применяют в различных ситуациях при открытой или скрытой электропроводке.

Скрытая прокладка

Скрытая прокладка — это монтаж электропроводки внутри конструкций стен, полов и потолков, за отделочными материалами. Она условно подразделяется на следующие типы монтажа:

Прокладка внутри негорючих конструкций производится в штробах стен и потолков, в стяжке пола или одновременно с устройством несущих конструкций (например, при бетонировании). В этом случае гофру применяют для удобства монтажа, защиты от передавливания кабеля и возможности замены электропроводки без нарушения отделочного материала, штробления  или демонтажа конструкций стен, потолков или полов. При укладывании гофры с кабелем внутри конструкций из негорючих материалов ПУЭ разрешает использование любого типа гофрированных трубок.

Прокладка за отделочными материалами или в фальш-пространствах имеет цели, аналогичные прокладке в негорючих конструкциях (защита от механических повреждений, возможность замены проводки при необходимости), но с выполнением требований при монтаже, как при прокладке по горючим материалам. Дело в том, что отделочные материалы часто способствуют горению, поэтому для такого монтажа требования являются достаточно строгими

Важно при таком монтаже использовать не распространяющие горение или металлические гофры

Подземная прокладка осуществляется при  производстве работ по благоустройству территорий для разводки электрических силовых линий к осветительным приборам и различному оборудованию (насосы поливочных установок, системы открывания ворот и дверей), при прокладывании слаботочных сетей для охранных систем или телефонных линий и в прочих ситуациях. Главное требование при такой укладке гофры с электрическим кабелем – водонепроницаемость и высокая стойкость к механическим деформациям (жёсткость).

Открытая прокладка

Открытая прокладка осуществляется по несущим и ограждающим конструкциям, отделочным материалам и при монтаже на улице к фасадам зданий или по воздуху.

Прокладка по горючим материалам конструкций подразумевает монтаж электрической проводки в гофре к перекрытиям и стенам с горючей отделкой или выполненных из дерева, пластика и других, способствующих горению материалов. По соображениям пожарной безопасности, применяют негорючие (металлические) гофрированные трубки. При таком монтаже согласно ПУЭ запрещено использовать пластиковую гофру из самозатухающих и не распространяющих горение материалов.

Прокладка по негорючим конструкциям и материалам выполняется любыми гофрированными пластиковыми трубками не распространяющими горение. Возможно применение металлических гофр для улучшения эстетичности монтажа или при применении в особых условиях (агрессивные среды, вероятность механического повреждения).

Прокладка вне зданий и сооружений используется для монтажа освещения или прокладки силовых и слаботочных сетей для различных целей по фасадам зданий и ограждений, а так же по воздуху между зданиями. Гофра используемая в этом случае так же не должна распространять горение и должна быть устойчивой к воздействию осадков, ультрафиолетового излучения и быть прочной.

Прокладка кабеля в пожароопасных или взрывоопасных помещениях осуществляется исключительно с использованием металлических гофрированных труб в сочетании с электрическим кабелем, не распространяющим горение.

Рекомендации по проведению монтажных работ

Заведение кабеля в гофру

Укладка кабеля в гофрированную трубу происходит при помощи специальной струны, установленной заводом-изготовителем внутри гофры. Последовательность работ при укладке электрического кабеля в трубу следующая:

1. Гофрированная труба растягивается на длинном прямом участке. Для того чтобы затянуть кабель внутрь гофры нужно иметь большое пространство для полного разматывания.
2. Конец электрического кабеля соединяется со струной, место соединения обматывают изолентой для свободного движения без зацепов проволоки внутри трубы.
3. Необходимо участие минимум двух человек для производства этой работы. Один человек держит гофрированную трубу с одного конца, второй аккуратно и без рывков вытягивает струну с электрокабелем.
4. После того, как кабель появился с обратной стороны гофры – его фиксируют (например, изолентой) с обеих сторон, чтобы он снова не заскочил в гофру.

Крепление гофрированных труб

При монтаже гофрированной трубы с электрическим кабелем используют разнообразные способы закрепления. Самые распространённые из них:

• монтаж с помощью пластиковых клипс: применяется при монтаже на любые виды конструкций;
• монтаж с помощью дюбель-хомутов или дюбель-шпилек: применяется при монтаже гофры на бетонные и деревянные конструкции;
• монтаж с помощью пластиковых стяжек к металлическому тросу или каркасу: применяется при прокладке гофры на улице или при наличии металлического каркаса (например, в потолках из гипсокартона);
• монтаж в штробах с последующей заделкой: применяется в бетонных и кирпичных стенах, в штукатурке.

Практические советы по выбору гофры

При покупке гофротрубы отрезками длиной по 6 метров (кстати, не все специализированные магазины продают такие куски, уточните этот момент сразу) будьте готовы к тому, что протяжка в них отсутствует. И это оправдано т.к. на небольшой длине протянуть кабель не трудно и без протяжки.

Старайтесь выбирать даже для укладки в землю гофротрубу, не поддерживающую горение.

Прочность сжатия выбранной трубы должна быть высокая — ориентируйтесь на показатель минимум в 6-8 КПа.

А вот уровнем устойчивости к ультрафиолету здесь можно пренебречь, ведь под землей вопрос защиты от солнца не актуален.

Распространенные ошибки при монтаже разводки электрики по потолку

Монтаж проводки ни в коем случае нельзя делать без профессиональной помощи. Проводка не должна быть выполнена без применения специальных установочных коробов и защитных гофрированных труб. Неправильная прокладка проводки может привести к возгоранию, которое распространиться на потолок и может привести к очень печальным последствиям.

Следуя правилам, проводка должна быть проложена с применением специального защитного металлорукава или гофры, изготовленной на основе пластика, который имеет свойство самозатухать. Во избежание короткого замыкания никогда нельзя подключать осветительные приборы к одному устройству, отвечающему за защитное подключение. Такое подключение всегда доставляет неудобства.

Ошибки при монтаже проводки:

• Некоторые мастера совершают ошибку, подключая выключатель не к фазовому проводу, а к нулевому. Это приводит к тому, что даже в выключенном состоянии осветительные приборы представляют опасность удара электричеством.
• Многие совершают ошибку при выборе сечения для проводов. Часто это зависит от желания сэкономить. Некачественне провода постоянно перегреваются, что повышает нагрузку сети.

Чтобы избежать самых распространенных ошибок, перед установкой проводки необходимо внимательно почитать инструкции. Не стоит делать монтаж своими руками. Хорошо, если работу по установку будут выполнять профессиональные электрики. Немаловажным фактором является правильный выбор проводов – они должны быть качественными.

Как найти проводку под отделкой

Иногда при ремонте требуется знать, где под штукатуркой проходит электропроводка. Например, если собираетесь сверлить стену и боитесь повредить кабель. Или надо найти повреждения проводки. Также, когда собираетесь перенести расположение розеток и выключателей, обнаружить провода поможет схема разводки.

Но если схема не была сделана ранее, то определить, где скрытые провода, можно несколькими способами:

• мы уже знаем, что согласно СНиП, кабели всегда прокладывают только по прямым горизонтальным или вертикальным линиям, строго под 90°; поэтому от розеток или распредкоробок они могут идти только в этом направлении;
• уловить электромагнитные волны можно с помощью приборов, называемых искателями; наиболее распространенными и недорогими являются электростатические устройства, однако их используют только в сухих помещениях при отсутствии металлических конструкций; более надежными являются электромагнитные приборы, металлоискатели, мультиметры или сканеры;
• на небольших участках можно воспользоваться индикаторными отвертками со светодиодами или светозвуковой сигнализацией;
• использование обычных радиоприемников или микрофонов малоэффективно. Если вы и услышите помехи от электропроводки, то погрешность будет большая, +-15 см;
• найти провода без приборов можно, осмотрев стену – если штробы заделаны неаккуратно, на стене (без обоев) видны небольшие выступы. Это относится и к панельным домам. В них часто кабели шли на стыке плит стен и потолков.

Для определения места повреждения кабеля есть эффективный способ. В этом видео показано, как найти место короткого замыкания с помощью радиоприемника.

Предыдущая
Черновая отделкаФинишная шпаклевка: все, что нужно знать для качественной отделки
Следующая
Черновая отделкаКак правильно оштукатурить кирпичные стены: выбор материала, технология и нюансы

Цены на гофру для кабеля

По сравнению с рукавом для прокладки проводов и кабелей, выполненным их поливинилхлорида, металлическая гофра имеет более высокую стоимость. При этом вариант с протяжкой обычно оказывается несколько дороже, нежели без нее.

Продается металлическая гофра преимущественно бухтами по 50 или 100 метров, но некоторые продавцы реализуют материал на моторы. Покупать металлический рукав по метражу выгодно только в том случае, если требуется совсем небольшое количество гофры. Поскольку цена при розничной покупке 2-3 метров вполне логично оказывается несколько дороже, чем при покупке целой бухты.

Обозначить конкретные цены на описываемый материал не представляется возможным, поскольку данный показатель зависит от целого ряда факторов. Зачастую значение имеют не только толщина стенок, однородность материала и производитель, но и ценовая политика продавца.

Способ укладки кабеля в земле

Укладка кабеля в земле После того, как разработан проект укладки электрокабеля, приступают к земляным работам. Глубина траншеи должна быть 70-80 см, а ширина зависит от того, сколько жил будет уложено в траншею. Расстояние между ними должно быть минимум 10 см. Если траншея готова, необходимо выполнить такие операции.

Извлечь и удалить все, что может повредить изоляцию кабеля и стать причиной перебоев с электричеством: камни, осколки, корни и другие острые предметы.
Разровнять землю на дне и немного утрамбовать.
Дно траншеи засыпать песком толщиной 10 см и слегка разровнять. Допускается использовать обычный песок из карьера, только его необходимо просеять для удаления камней, стекла и т. д.
Песчаную подушку утрамбовать, убирая впадины и возвышенности.
Проверить состояние изоляции кабеля, если обнаружено нарушение целостности — дополнительно заизолировать.
На кабель надеть футляры.
Уложить кабель в траншею с песчаным дном, не натягивая. Кабель должен лежать с легкими изгибами. Волны предохраняют линию от разрыва при вспучивании от мороза или при движении грунтов.
В местах усиленного давления размещают футляры.
Перед тем, как зарыть траншею, смонтированный электрокабель следует проверить на предмет повреждений. Жилы можно прозвонить мультиметром или обычным тестером, проверить заземление. Если изоляция повреждена, придется искать место повреждения и устранять его.
Если параметры в пределах нормы, зарисуйте план прохождения трассы в масштабе с привязкой к окружающим объектам. Обязательно проставьте расстояние от надежного объекта до кабеля. Например, от угла дома или края участка. В случае возникновения необходимости ремонта или замены кабеля, план с размерами облегчит доступ к поврежденному участку.
Уложенный кабель засыпать просеянным песком. Слой не менее 10 см. Сильно утрамбовывать нет необходимости, можно просто уплотнить ногами.
Далее насыпают слой 15-20 см вынутого ранее грунта. По мере засыпки также нужно удалять камни и посторонние предметы

Слой земли также выравнивают и уплотняют.
Неглубоко в землю закапывают сигнальную ленту с надписью «осторожно, кабель!». Во время земляных работ она предохранит подземную электропроводку от случайных повреждений.

Технология монтажа

Предлагаем ознакомиться с основными требованиями к монтажу проводки в гофрированных трубах, частыми ошибками и простыми способами, позволяющими протянуть стяжку кабелей через гофру.

Требования и ошибки

Выполняя прокладку проводки в гофрированной трубе, следите за соблюдением следующих условий:

• протяженность одного участка без транзитных элементов (муфт, тройников, разветвителей) не должна превышать 25 м, количество поворотов – до четырех;
• на острый угол нельзя устанавливать цельный гофрорукав;
• избегайте близкого расположения двух и более поворотов трассы;
• угол поворота должен быть больше 90 градусов, радиус – желательно больше;
• две гофрированные трубы следует располагать на расстоянии не менее 200 мм друг от друга;
• не соединяйте трубы при помощи изоленты – желательно использовать соединительные аксессуары, располагая их на середине участка, поворотах и углах;
• одна гофра – одна кабельная сеть;
• силовые и слаботочные линии следует отделять друг от друга (нормативы прописаны в ПУЭ).

Как протянуть кабель внутри гофры

Для протягивания проводки через гофру нужно воспользоваться жесткой проволокой. Ее намного проще продеть через протяженные линии. Затем кабель крепится за конец проволоки. Если планируется продеть группу проводов, то их объединяют в прочный жгут, обмотанный стяжкой или ПВХ-изолентой по всей длине. Второй вариант лучше, поскольку данное изделие обладает нужной гладкостью, позволяющей избежать дополнительных препятствий. Если кабель одиночный, то изолента не нужна.

Когда жгут будет готов, то нужно будет соединить его с протяжкой (проволокой) одним из следующих методов:

1. Обмотать жгут проволокой и обжать пассатижами. Подобных скруток должно быть несколько штук.
2. Просто приложите проволоку параллельно жгуту и крепко намотайте прочную изоленту. Данный вариант можно использовать как дополнение к первому.
3. Если прокладывается одиночный кабель, то сделайте отверстие в его изоляции на расстоянии 40-50 мм от края, и сквозь него проденьте проволоку.

Независимо от выбранного метода, если используется жгут, то край нужно аккуратно обмотать изолентой, создав гладкий конус.

Последний этап – протяжка жгута через гофру. В идеале процедуру следует выполнять вместе с товарищем: один человек держит протяжку, другой проталкивает жгут. Без лишней пары рук действуйте следующим образом:

1. Свободный край проволоки закрепите к какому-либо неподвижному объекту.
2. Одной рукой держите гофрированное изделие, обеспечивая натяжение, другой – проталкивайте жгут внутрь. Не прикладывайте много сил, иначе протяжка может соскочить со жгута. Если это произошло, то разрежьте гофру на том участке, до которого был продет кабель, затем повторите процедуру с соединением проволоки и жгута. Впрочем, полностью удалять часть гофры необязательно – стыки можно соединить изолентой. Если требуется повышенная защита от влаги или огня, то такой вариант неуместен.

Основное предназначение гофры – защита кабеля и провода от механических повреждений, воздействий высоких и низких температур, влаги, ультрафиолета, химических веществ и других факторов окружающей среды

Ни одно изделие не может гарантировать абсолютной защиты проводки, поэтому важно научиться правильно выбирать трубки в зависимости от конкретных потребностей

В каких случаях нужна гофра при прокладке кабеля?

Гофра -это специальная труба особой формы, которая отличается повышенной гибкостью и может быть изготовлена из полимерного ПВХ-пластиката, полипропилена, полиэтилена, полиамидов или же металла.

Основная функция гофры состоит в обеспечении защиты электропроводки в частном доме, в квартире, в любом другом месте монтажа кабельно-проводных изделий от механических воздействий, влияния атмосферных осадков, влаги, УФ-излучения и прочих негативных факторов. Обладая способностью самозатухания, гофра принимает на себя первый «удар», если возникает воспламенение электролинии.

Рассмотрим ситуации, когда использование гофрированной трубы жестко регламентируется нормативами и просто рационально:

монтаж открытой электрической проводки внутри помещений по негорючим поверхностям (бетон, кирпич и т.п.). Для прокладки кабелей по деревянным плоскостям понадобится спецподложка из материала, который не воспламеняется, или обычная металлическая гофра;
прокладку кабелей скрытым способом в помещениях, к примеру, в бетонной заливке, рекомендуется дополнять защитой из гофры;
монтирование наружных электротрасс, в том числе по воздуху

Важно: следует подобрать гофротрубу, которая не боится УФ-лучей;
прокладывание небронированных кабелей в земле. Для этих целей понадобится нержавеющая металлическая или ПНД гофра;
монтаж электротрасс в зонах с высокой вероятностью нанесения ущерба кабельным изделиям;
создание подвижных частей электроцепи;
планирование замены кабель-линии в будущем (для упрощения монтажа гофру можно взять на размер больше).

Трубы гофрированные ПВХ

Гофрированные трубы применяются для прокладки силовых кабелей (кабелей ВВГ и ВВГ нг, кабелей NYM) и слаботочных линий скрытого типа внутри зданий и сооружений. Благодаря тому что труба обладает достаточной гибкостью, прокладка кабеля выполняется с минимальными трудозатратами и почти не требует дополнительных аксессуаров.

Гофротруба ВПХ отвечают требованиям ТУ 2248-002-18461115-2010.

Основные преимущества гофротруб ПВХ:

1. Возникновение пожара при коротком замыкании исключено.

2. Имеет дополнительную защиту проводки от механических повреждений.

3. Труба выполнена из материала, который является идеальным диэлектриком.

4. За счет того, что труба гибкая это позволяет быстрый и удобный монтаж с минимальным числом аксессуаров.

5. Наличие зонда обеспечивает удобство протяжки кабеля .

Особенности конструкции:

– Гибкой гофрированной трубы выполнена из самозатухающего ПВХ.

– Наличие металлического зонда (протяжки) по всей длине трубы облегчает протяжку кабеля после монтажа.

– С целью экономии можно приобрести трубу без зонда;

– Упакованная гофротруба легкая по весу и удобна при ручной погрузке.

– Упаковка трубы представляет – бухта в герметичной термоусадочной пленке, которая обеспечивает защиту трубы от влаги и пыли.

I. Материал – самозатухающая структура ПВХ

II. Степень защиты – IP55

III. Прочность – свыше 350 Н на 5 см при 20 °С

IV. Диапазон рабочих температур – от -5 °С до +60 °С

V. Электрическое сопротивление – не менее 100 МОм (500 В, в течение 1 мин)

VI. Огнестойкость – не поддается к возгоранию

VII. Цвет – серый RAL 7035

Вопросы и ответы по серии Труба гофрированная из ПВХ

Как подобрать гофрированную трубу для кабеля?

1. Смотрим размер наружного диаметра кабеля, внутренний диаметр гофротрубы.

Сечение кабеля ВВГнг (мм²)

Диаметр кабеля ВВГнг (мм)

исло жил и сечение

гофра с зондом 16

гофра с зондом 20

гофра с зондом 25

гофра с зондом 32

гофра с зондом 40

гофра с зондом 50

гофра с зондом 63

Какую лучше трубу использовать для внутренней проводки в квартире?

• Трубы ПНД (серия 7) отличаются расширенным температурным диапазоном монтажа и эксплуатации, обладают повышенной эластичностью и способны выдерживать значительные ударные нагрузки, что делает данный вид труб популярным при монолитном бетоностроении или заливке стяжек.
• Трубы ПВХ (серия 9) являются наиболее распространённым и популярным типом труб для электропроводки. Гофрированные ПВХ трубы обладают низкой стоимостью, при этом не распространяют горение и соответствуют действующим требованиям пожарной безопасности;
• • гибкие гофрированные трубы из полипропилена (серия 10) не распространяют горение, соответствуют действующим требованиям пожарной безопасности. Трубы обладают стойкостью к повышенным и пониженным температурам, а также обладают повышенной эластичностью и ударной прочностью, что позволяет применять данный вид труб в монолитном бетоностроении, если к замоноличенным трубам предъявляются дополнительные требования о соответствии нормам пожарной безопасности (детские сады, школы и пр. объекты социальной сферы.
